| 概述 | | DW45系列框架断路器主要配套附件有分励脱扣器、闭合电磁铁、助吸式欠电压脱扣器、自吸式欠电压脱扣器等附件。各附件分别具有远距离控制断路器的断开、闭合和增加断路器的欠电压瞬时或欠电压延时保护功能。 | | | | 主要技术参数 | | 1、分励脱扣器、闭合电磁铁外形和技术相同，额定电压可靠动作。（其它参数见下表） | | 型号规格 | 额定电压
（V） | 脱扣行程 | 脱扣力
（N） | 机械寿命
（次） | | FTW15-2000 | AC380、AC220
AC220、DC110 | ≥8 | 10 | 3000 | | BGW45-2000 | | QTW45-2000 | AC380(400)
AC220(380) | 300 |
| | | | 2、延时欠电压脱扣器 | 额定电压
（V） | 频率 | 温升极限
( °K) | 动作特性 | 下降到
0.6-0.35Un
延时电压 | 下降到
0.2Un以下的
延时时间 | 输出力
( N) | 行程
(mm) | | 标称值 | ***度 | 220；380
或
230；400 | 50 | 线圈110
电源盒35 | ≥0.85Un
***吸收
≤0.35Un
禁止吸收
下降到
0.60-0.35Un
范围内延时动作 | 0s | 动作时间 | 0.1S | ≥7 | ≤8 | | 0.3s;0.6s | | 1s | ±10% | ≥0.1S | | 3s | | 5s | ≤0.1S |
| | |
|
| | |
|
|
1.产品用途

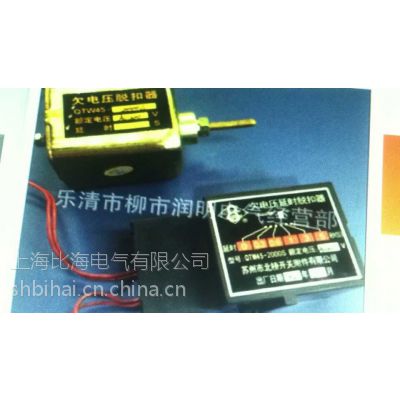

本电磁型欠压脱扣器主要适用于DW45型万能式断路器。具有欠压瞬时、延时脱扣和零压延时脱扣功能，并延时时间可通过所拨拨码位延时进行累加，其中H1型延时设定为10.5s,H型延时设定为7.5s。延时部分均由6位拨码组成，共可实现63种不同延时值的延时脱扣时间。
2.工作原理
GXQ（企标）系列自吸式欠压控制器（以下简称脱扣器）规格有欠压瞬时型、欠压延时型和零压延时型，由控制电路板和电磁铁两个部分组成。
控制电路板由抗干扰电路、电源电路、采样电路、延时设定电路（拨码）、驱动电路和单片机电路等构成。整机工作过程为，输入电压达到30%Ue时控制电路板稳定工作。当输入电压达到85%Ue时单片机输出吸合指令使电磁铁吸合，为断路器主触头准备合闸条件。当输入电压下降到50%Ue时，单片机发出瞬时脱扣或延时脱扣指令，使电磁铁释放脱扣，从而断开断路器主触头。在设定的95%延时时间内如工作电压恢复到正常电压时，欠压脱扣器不动作，保持正常工作状态。全系列脱扣器具备自吸功能，无需添加助吸装置。
3.性能指标
3.1额定电压（Ue）： AC110V、AC220V（230V）、AC380V(400V)（50Hz）
DC110V、DC220V
3.2产品型号及功能说明：
M型：≤35%Ue脱扣器不吸合，85%Ue自动吸合，50%Ue左右瞬时断开。
H1型：①具备M型脱扣器功能。
②有0.3~10.5s延时功能，且延时值可实现63种组合。
③欠压在35%~75%Ue状态下按拨码设定延时时间完成延时脱扣功能。
④返回时间≥95%，即延时时间95%内恢复正常电压不脱扣。
H型：①具备M型与H1型全部功能。
②有0.3~7.5s延时功能，延时值可实现63种组合。
③零压延时功能（电网断电，脱扣器延时脱扣）。
④可返回时间≥95%，即延时时间95%内恢复正常电压不脱扣。
3.3 温升：脱扣器电磁脱扣线圈允许升温110K，其他部分60K。
3.4介电性能：脱扣器应能承受交流50Hz 500V/1min工频耐压试验，无击穿闪络现象（试验时请将控制板拆除）。
3.5 脱扣器行程为≥7.4mm，脱扣力≥15N。
3.6延时时间设定及动作特性表
全新采用6位拨码形式，设定欠压延时脱扣时间值。6位拨码组合可设定出63种延时值。欠压延时时间可根据客户要求制作任意秒数延时时间。
延时产品类型 | 拨码档位及对应延时值 | 组合延时范围 |
| 1 | 2 | 3 | 4 | 5 | 6 | |
H1型(s) | 0.3 | 0.5 | 0.7 | 1 | 3 | 5 | 0.3-10.5s |
H型(s) | 0.3 | 0.5 | 0.7 | 1 | 2 | 3 | 0.3-7.5s |
4.使用及维护
4.1将脱扣器控制盒外壳上两个插脚插入断路器两圆孔内，将脱扣电磁铁固定在断路器上，拧紧安装螺钉。仔细查看，链接夹头是否可靠接触后，再通电。
4.2脱扣器电源必须接触可靠，不允许有闪络通电现象[如遇闪络通电（如抽屉式插入接通等）]而脱扣器未能吸合，可将脱扣器前端电源关断一次，重新上电即可恢复正常。
4.3脱扣器工作电源应能符合国家电力电学要求，个别频率变化异常，如谐波干扰较大（特别是使用中频炉场合等）的单位，为确保贵公司能正常工作，请向本公司说明，协商解决
